荷蘭BRONKHORST科里奧利流量計/控制器氣體流量測控
Bronkhorst氣體質量流量計和控制器，精度高、重復性好、響應快速。
熱式原理 和 科里奧利原理，種類齊全，可選量程寬?？蔀閷嶒炇摇⒃O備、工業和危險區域的應用提供多種標準和定制儀器。

量程范圍 從 0.014 mln/min 到 11000 m3n/h (等量N2)。小流量科里奧利質量流量計和流量控制器不受流體特性影響，既可用于氣體，也可以用于液體。

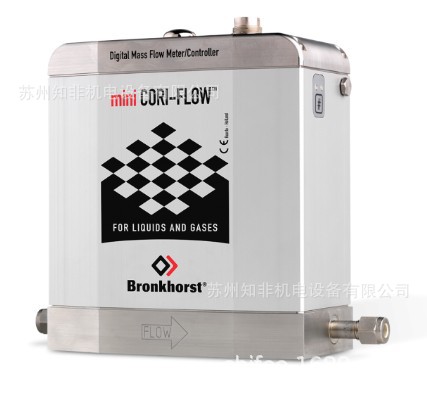

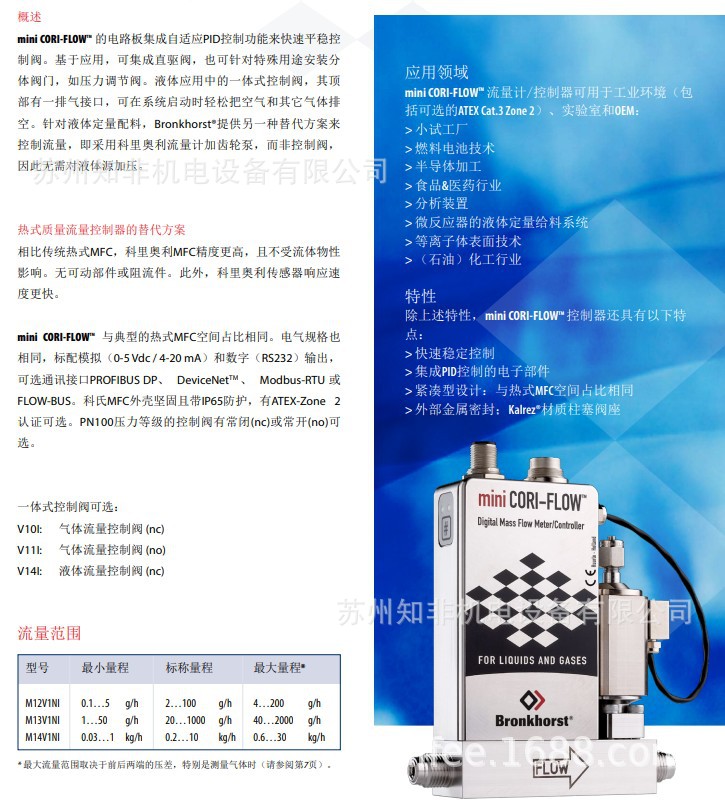

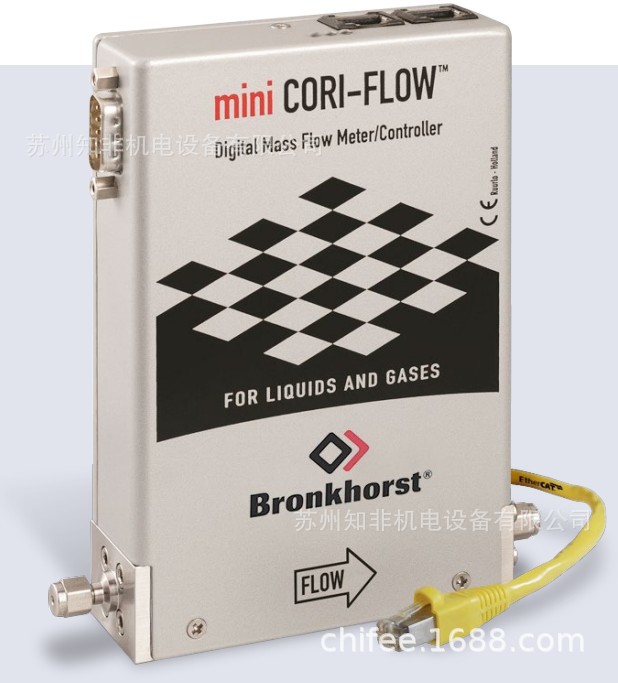

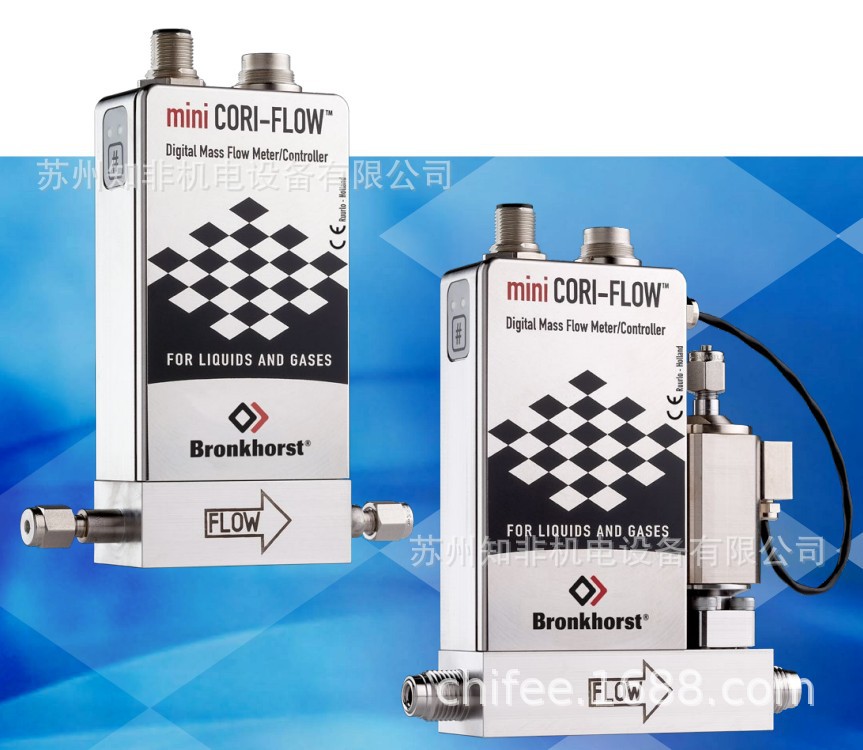

mini CORI-FLOW

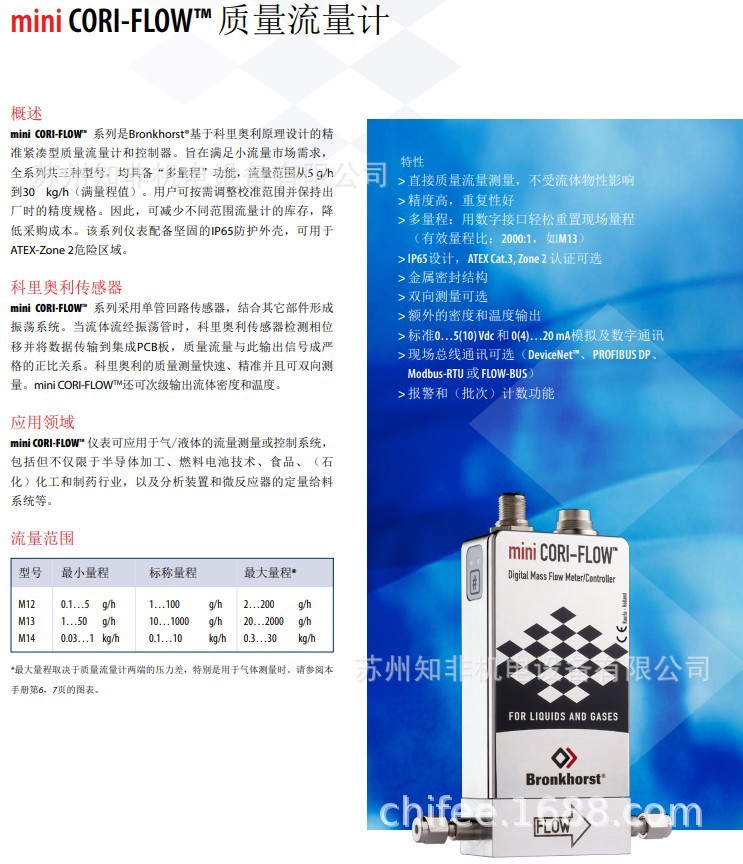

Bronkhorst成功開發小流量精密測量和控制的緊湊型科里奧利流量計/控制器。微型傳感器設計具優化的性能，即使在壓力、溫度、密度、電導率和黏度運行條件改變的情況下，其測量質量也不會受到影響。mini CORI-FLOW?質量流量儀表擁有內置PID控制和可選的控制閥或控制泵。結構緊湊，可測量液體或者氣體，減少了成本以及空間的使用。

小流量范圍：0.05…..5 g/h
大流量范圍：3….300 kg/h
數字技術

mini CORI-FLOW? 流量計擁有總線接口選項以及其它特殊的功能，比如系統總體化和自動報警功能。 用戶可根據需求，使用RS232或者總線接口以及一系列配套軟件工具來簡單地調控設備。

熱式質量流量控制器的替代選擇

mini CORI-FLOW?質量流量計的設計目的是簡單取代傳統的熱式質量流量控制器。該款質量流量控制器具迷你質量流量儀表的設計風格，通過模擬通訊或者總線通訊電子化。相較傳統的熱式質量流量控制儀器，科里奧利原理下的流量控制器更加準確迅速，并且其質量流量更加具有性，質量流量的結果不受流量物性影響

特性

流體物性不影響其質量結果，可以直接測量質量流量。
 精度高，重復性好
節能型設計
緊湊型設計，外加內置的PID控制器，使其能快速平穩地控制
可以用來測量很小的流量范圍

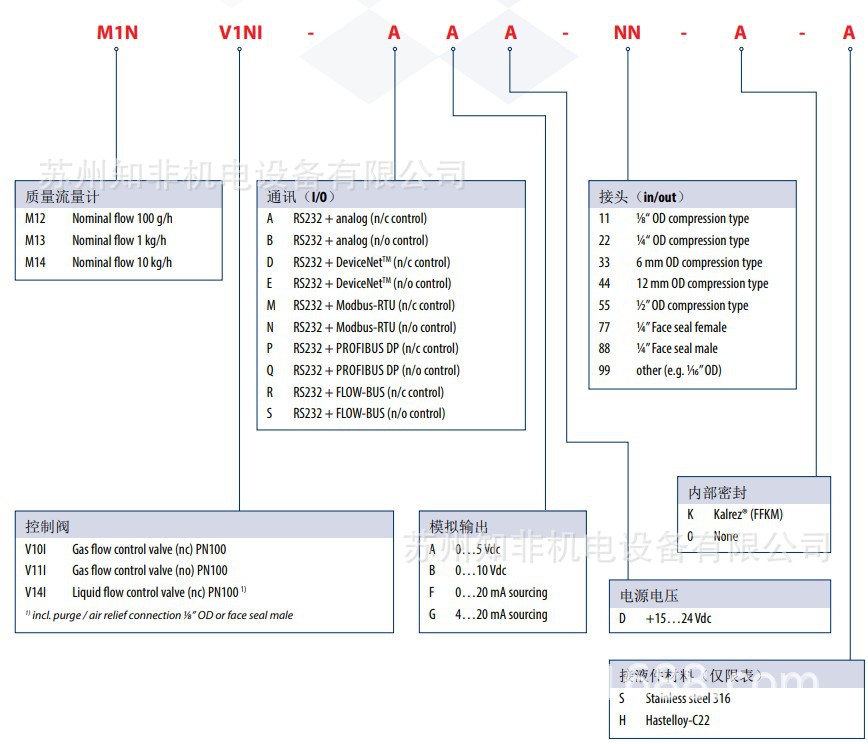

常用型號：
M12-V10I-AAD22KS,M12-V10I-ABD22KH,M12-V10I-AFD22KS,M12-V10I-AGD22KH,
M12-V11I-AAD22KS,M12-V11I-ABD22KH,M12-V11I-AFD22KS,M12-V11I-AGD22KH,
M12-V14I-AAD22KS,M12-V14I-ABD22KH,M12-V14I-AFD22KS,M12-V14I-AGD22KH,

M13-V10I-AAD22KS,M13-V10I-ABD22KH,M13-V10I-AFD22KS,M13-V10I-AGD22KH,
M13-V11I-AAD22KS,M13-V11I-ABD22KH,M13-V11I-AFD22KS,M13-V11I-AGD22KH,

M13-V14I-AAD22KS,M13-V14I-ABD22KH,M13-V14I-AFD22KS,M13-V14I-AGD22KH,
M14-V10I-AAD22KS,M14-V10I-ABD22KH,M14-V10I-AFD22KS,M14-V10I-AGD22KH,
M14-V11I-AAD22KS,M14-V11I-ABD22KH,M14-V11I-AFD22KS,M14-V11I-AGD22KH,
M14-V14I-AAD22KS,M14-V14I-ABD22KH,M14-V14I-AFD22KS,M14-V14I-AGD22KH,

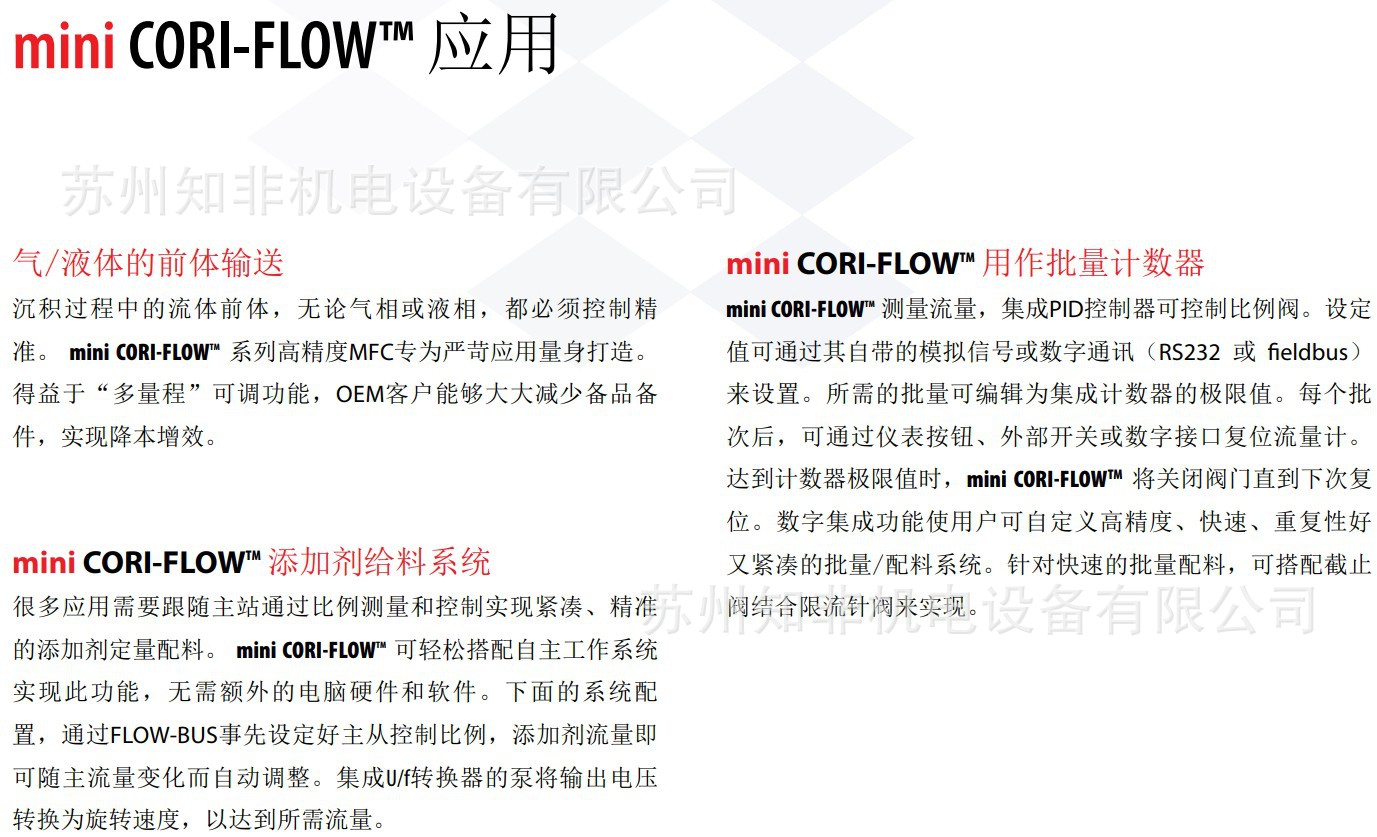

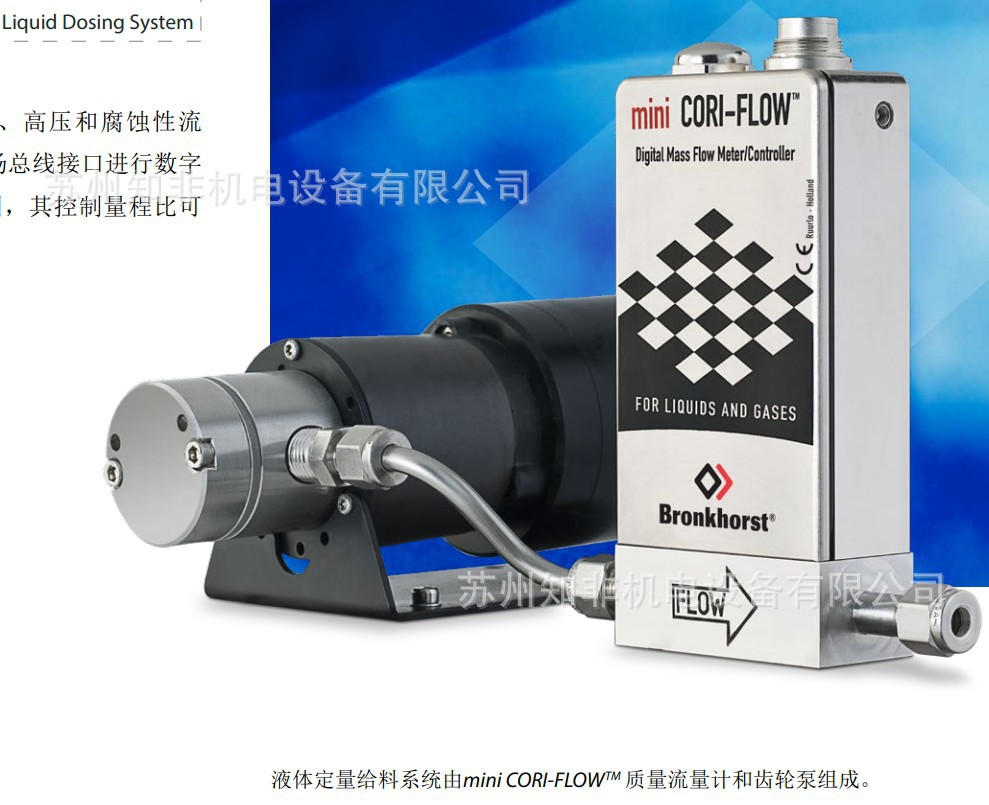

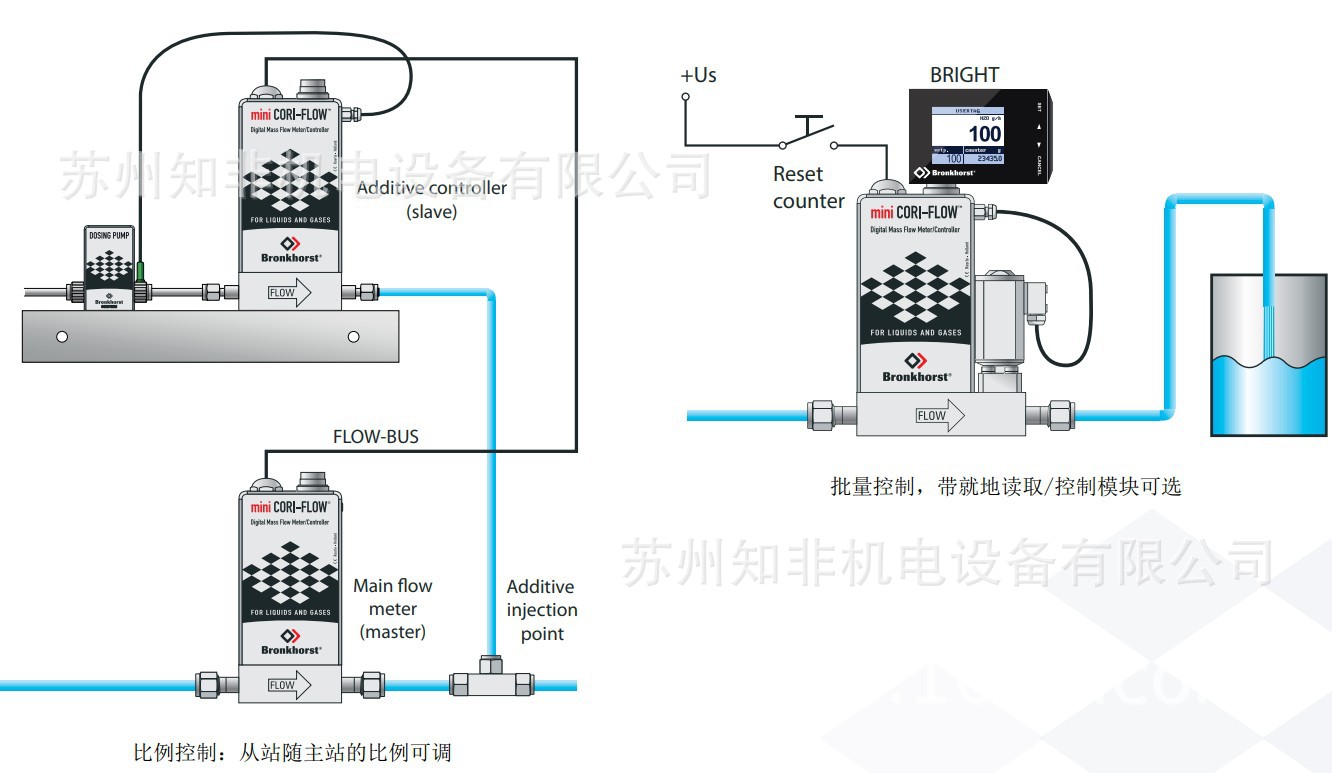

mini CORI-FLOW? 液體配料系統
不受流體物性影響
高精度、快速響應

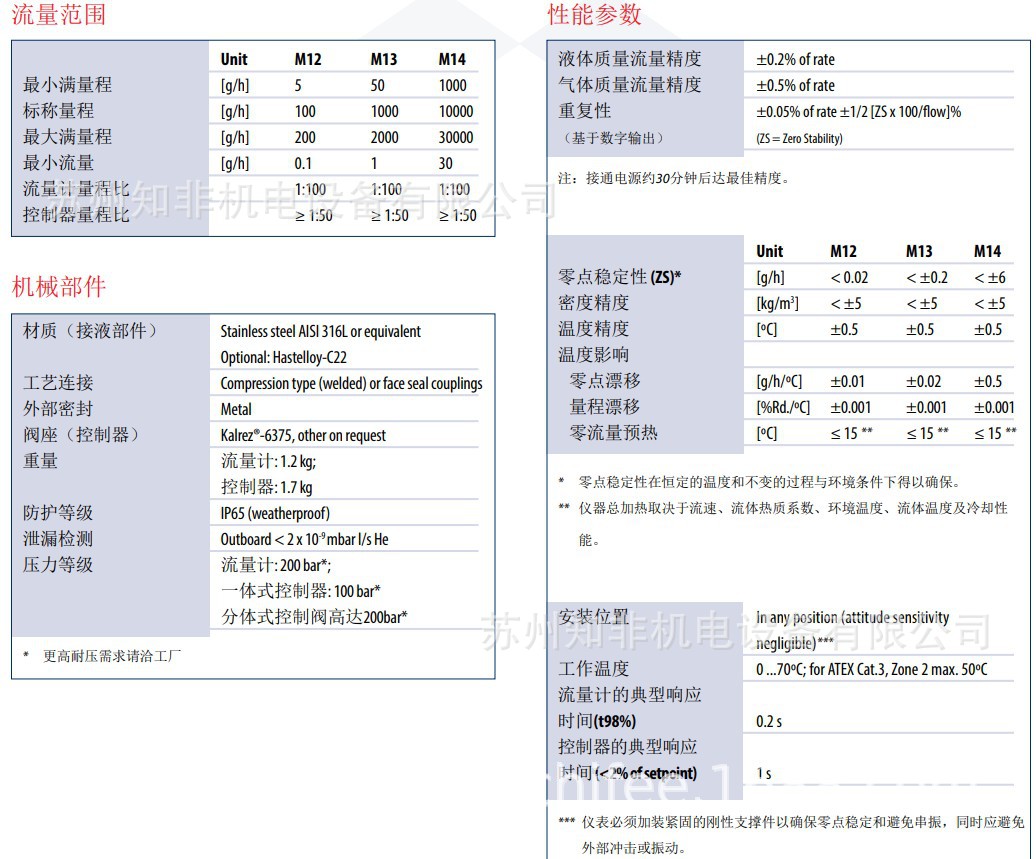

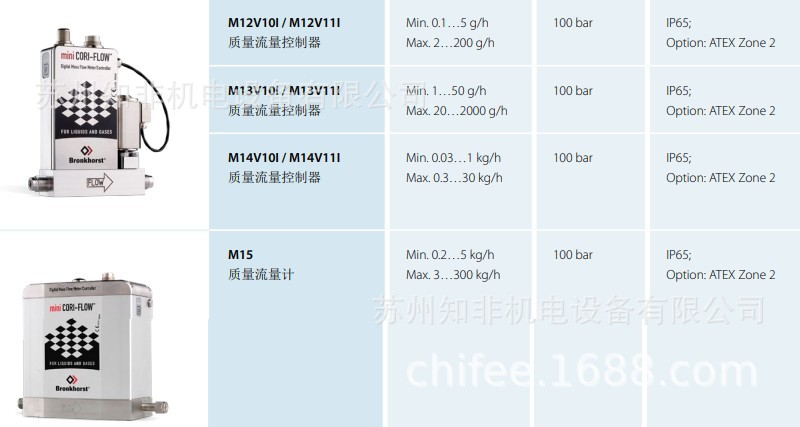

MINI CORI-FLOW? M12
小流量 0.1…5 g/h
大流量 2…200 g/h
壓力等級 200 bar

不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M14
小流量 0.03…1 kg/h
大流量 0.3…30 kg/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

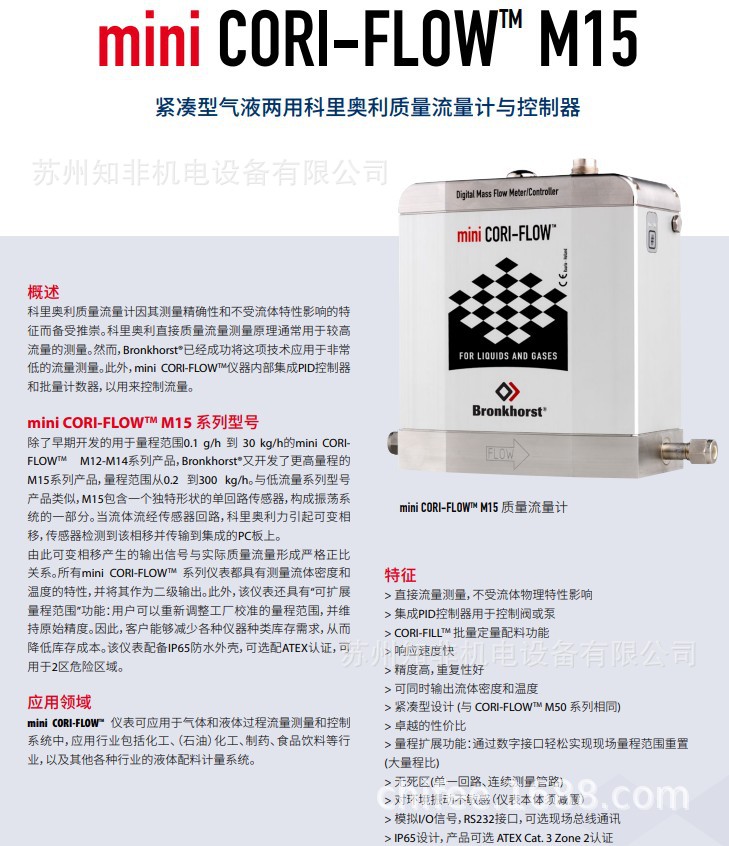

MINI CORI-FLOW? M15
小流量科里奧利質量流量計

高精度、高重復性
快速響應
不受流體物性影響
額外輸出密度和溫度
緊湊型堅固（IP65）設計
可選ATEX 認證，3類2區

氣液兩用小流量科里奧利質量流量計/控制器

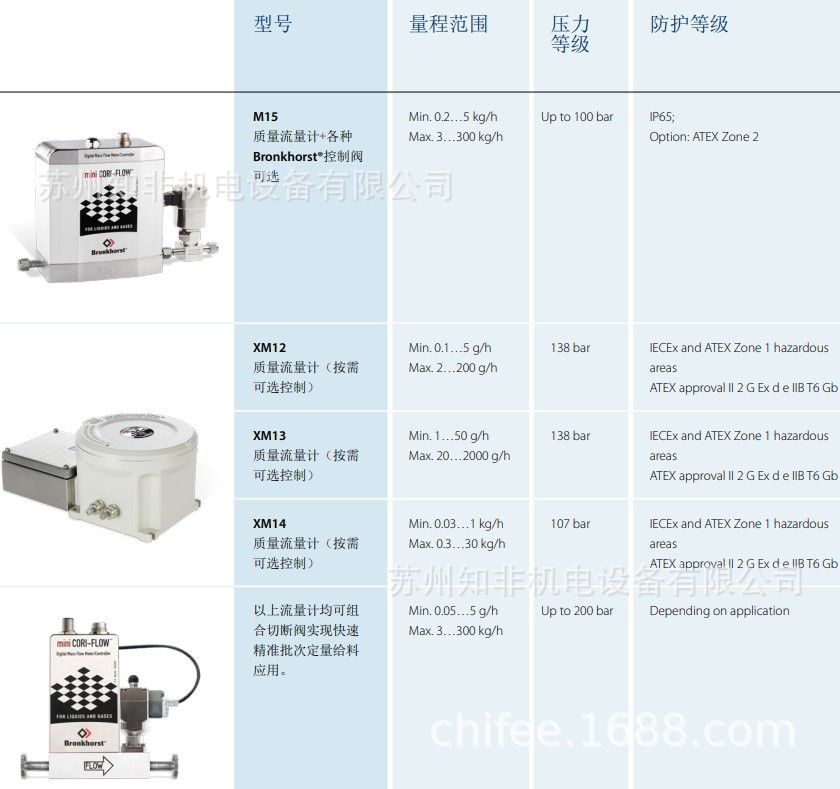

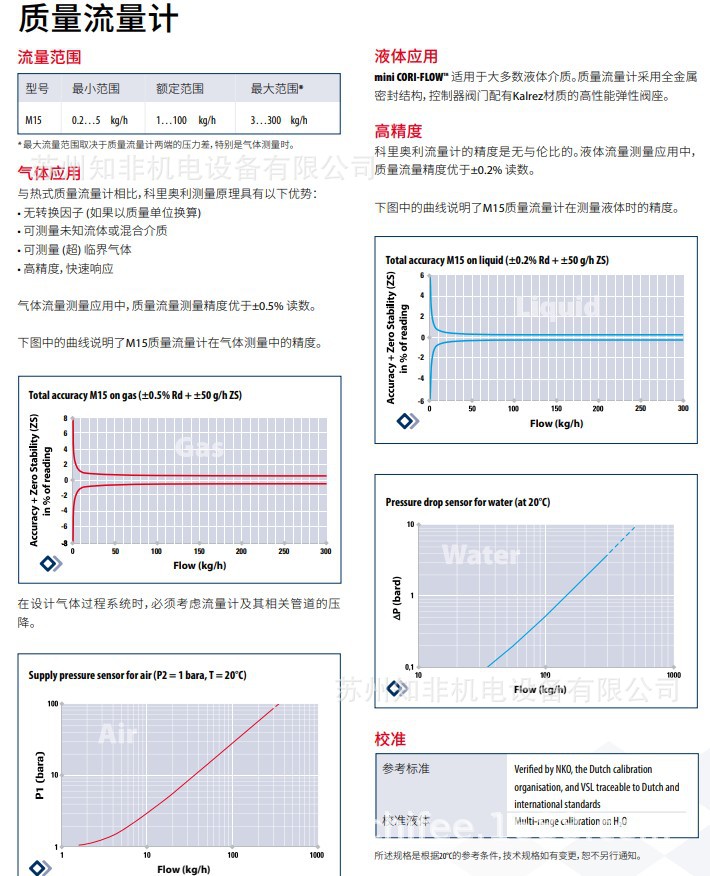

mini CORI-FLOW?是基于科里奧利測量原理的精密緊湊型儀表，旨在滿足小流量市場的需求。Bronkhorst? M15質量流量計（MFM）適用于流量范圍0.2…5 kg/h 到 3…300 kg/h（2.67 …66.6 ln/min 到 40…4000 ln/min 氮氣當量）的氣體/液體高精密測量，工作壓力高達100 bar (更高請聯系工廠)。儀表配備堅固的IP65防護外殼，可選ATEX 2區認證用于危險區域。

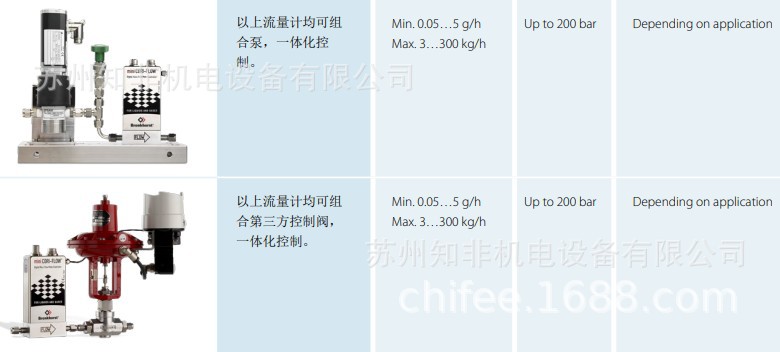

儀表包含基于微處理器的帶信號PC板、現場總線轉換以及可選PID控制器通過集成單獨的控制閥或泵實現質量流量控制。

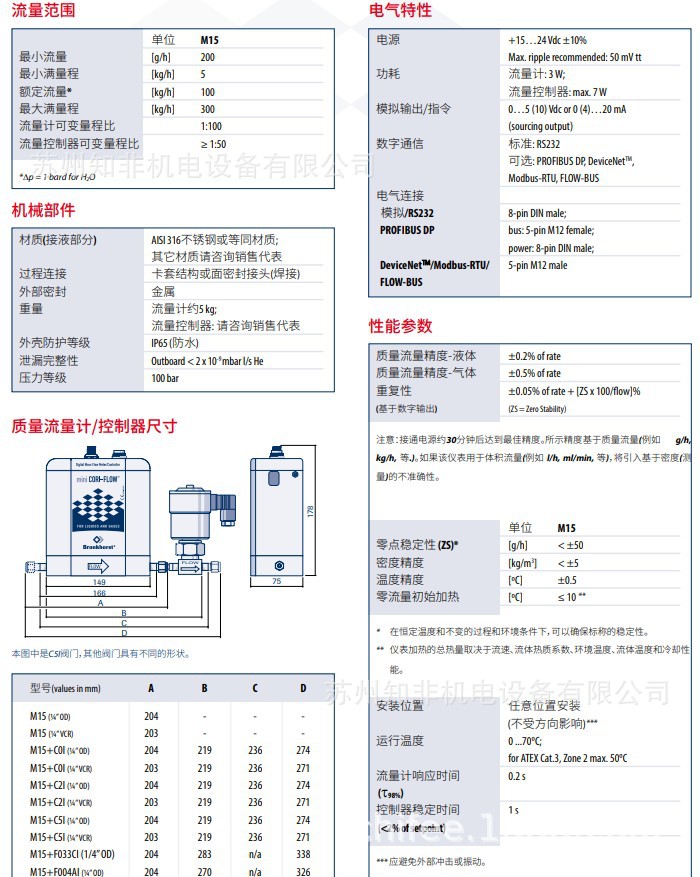

技術參數

測量/控制系統
流量范圍 min. 0.2…5 kg/h
max. 3…300 kg/h
流量精度 液體: ±0.2% of rate;

氣體: ±0.5% of rate
量程比 高達 1:100
重復性 ±0.05% of rate ± ?(ZS x 100/actual flow)%
零點穩定性 (ZS) < ±50 g/h
響應時間，流量計 (t98%) ≤ 200 msec
操作溫度 0…70°C;
for ATEX Cat.3, Zone 2 max. 50°C
溫度效應 on zero: < 0.5 g/h/°C;
on span: < 0.001% Rd/°C;
self heating (at zero flow): ≤ 10°C
溫度精度 ±0.5°C

密度精度 < ±5 kg/m3
安裝位置 Any position, attitude sensitivity negligible
泄漏率 Outboard < 2 x 10-9 mbar l/s He
預熱時間 > 30分鐘達到精度
機械部件
材料（接液部件） 不銹鋼 316L / 1.4404
外殼 不銹鋼430F
傳感器 單管, DN 3.1
壓力等級 100 bar 絕壓
工藝連接（焊接） compression type or face seal couplings
密封 金屬
入口防護（外殼） IP65 (全天候型)

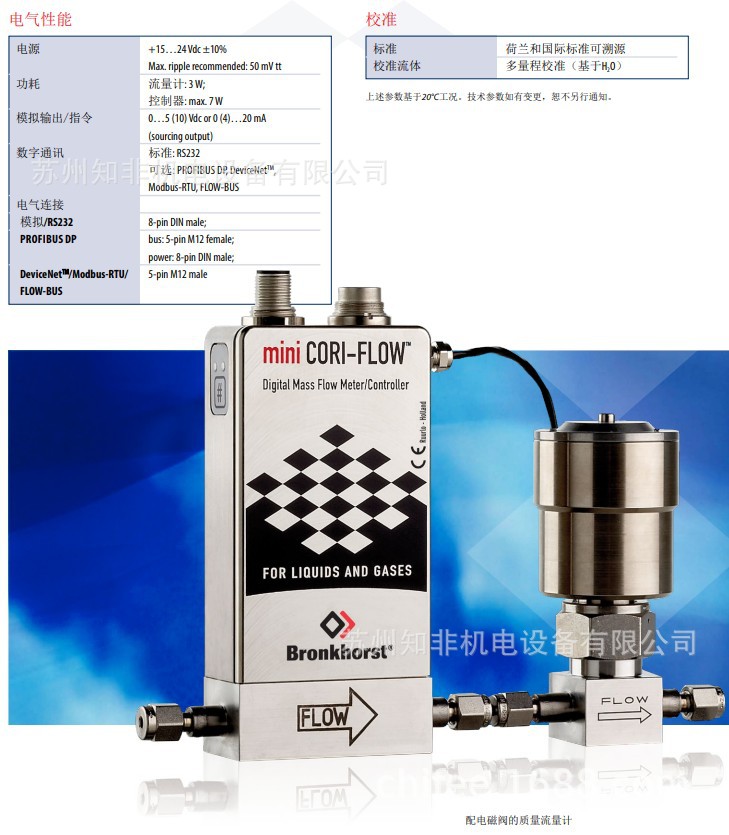

電氣性能
電源 +15…24 Vdc +/- 10%
Max. ripple recommended: 50 mV tt
最大功耗 流量計: max. 3 W;  控制器: max 7 W
模擬量輸出 0…5 (10) Vdc, min. load impedance > 2 k?;
0 (4)…20 mA (sourcing), max. load impedance < 375 ?
模擬量設定點

（用于MFM+泵或控制閥） 0…5 (10) Vdc, min. load impedance > 100 k?;
0 (4)…20 mA (sourcing), max. load impedance ~ 250 ?
數字通信 標準: RS232;
可選: PROFIBUS DP, DeviceNet?, Modbus RTU, FLOW-BUS
電氣連接
模擬/RS232 8-pin DIN (male);
PROFIBUS DP bus: 5-pin M12 (female);
power: 8-pin DIN (male);
Devicenet?/FLOW-BUS/Modbus 5-pin M12 (male);

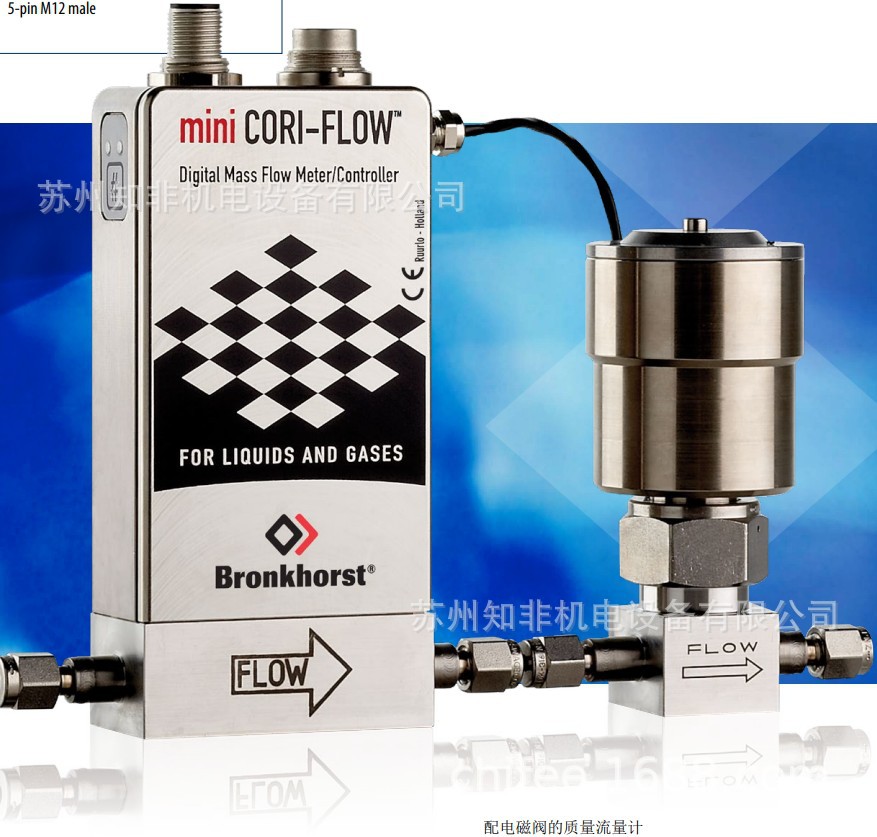

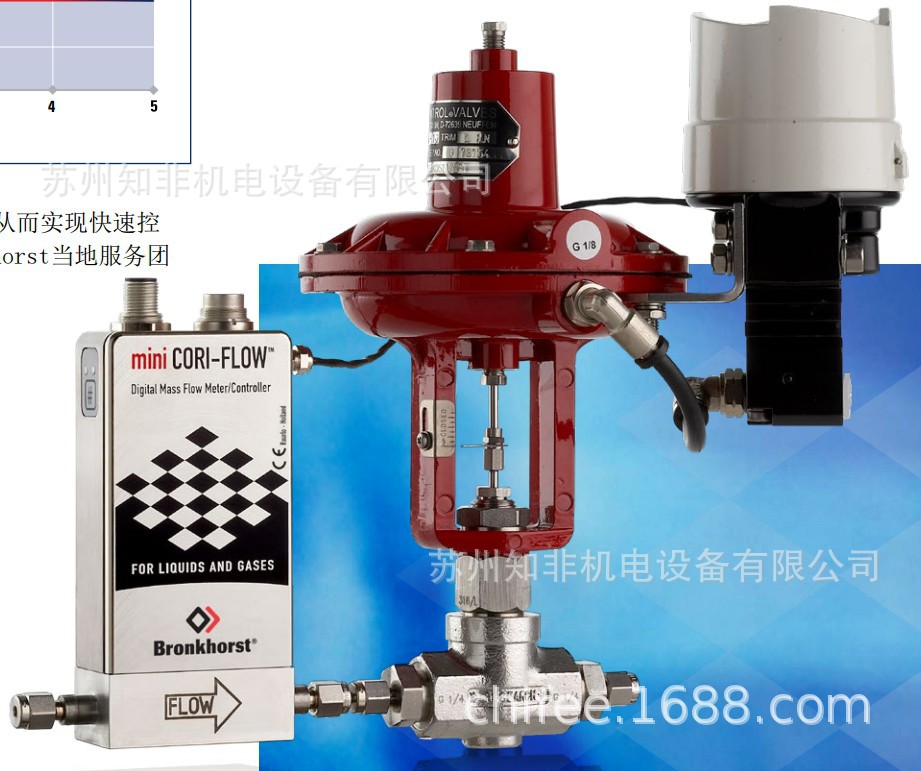

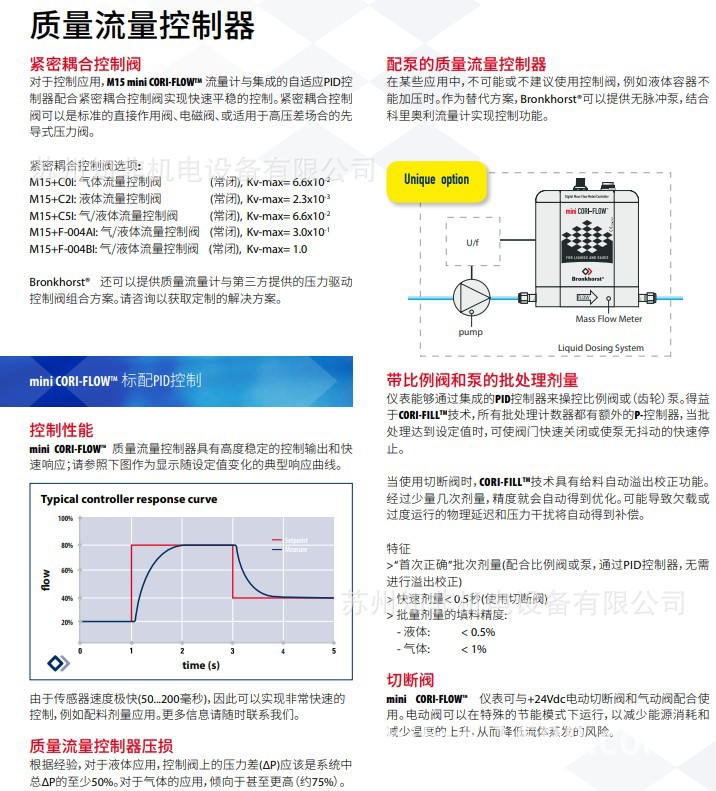

控制閥
M15+C0I: 氣體流量控制閥 Kv-max= 6.6 x 10-2
M15+C2I: 液體流量控制閥 Kv-max= 2.3 x 10-3
M15+C5I: 氣/液流量控制閥 Kv-max= 6.6 x 10-2
M15+F-004AI: 氣/液流量控制閥 Kv-max= 3.0 x 10-1
M15+F-004BI: 氣/液流量控制閥 Kv-max= 1.0
基于恒定的溫度和不變的工藝以及環境條件。

取決于流量、流體熱容、環境溫度、流體溫度和冷卻能力。
應避免外部沖擊或振動。
技術參數和規格如有變更，恕不另行通知。

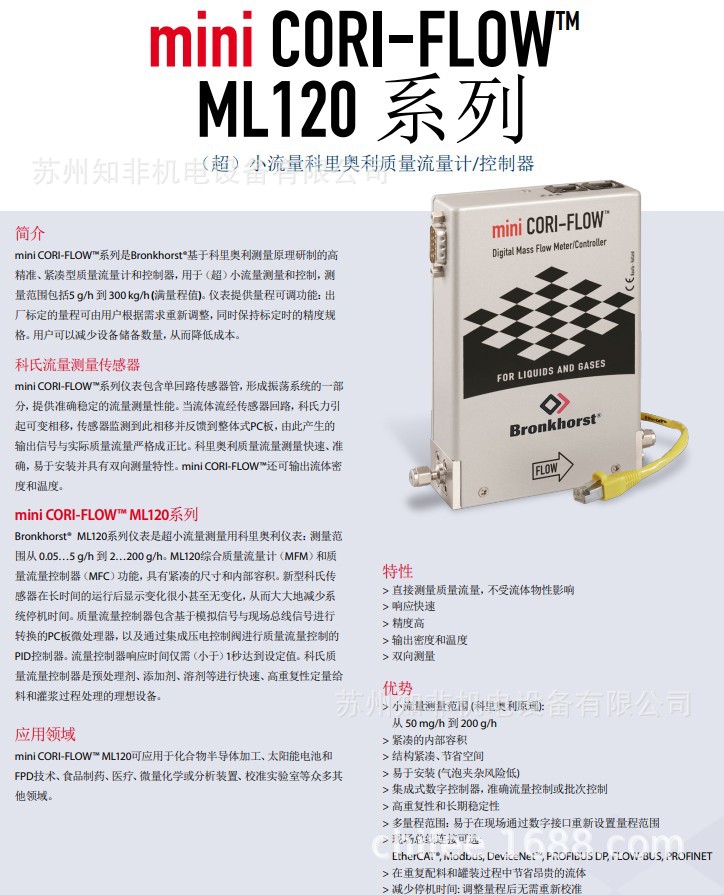

MINI CORI-FLOW? ML120V00
小流量科里奧利質量流量計

高精度
快速響應
不受流體物性影響
額外密度和溫度輸出
緊湊型設計
內部體積極小

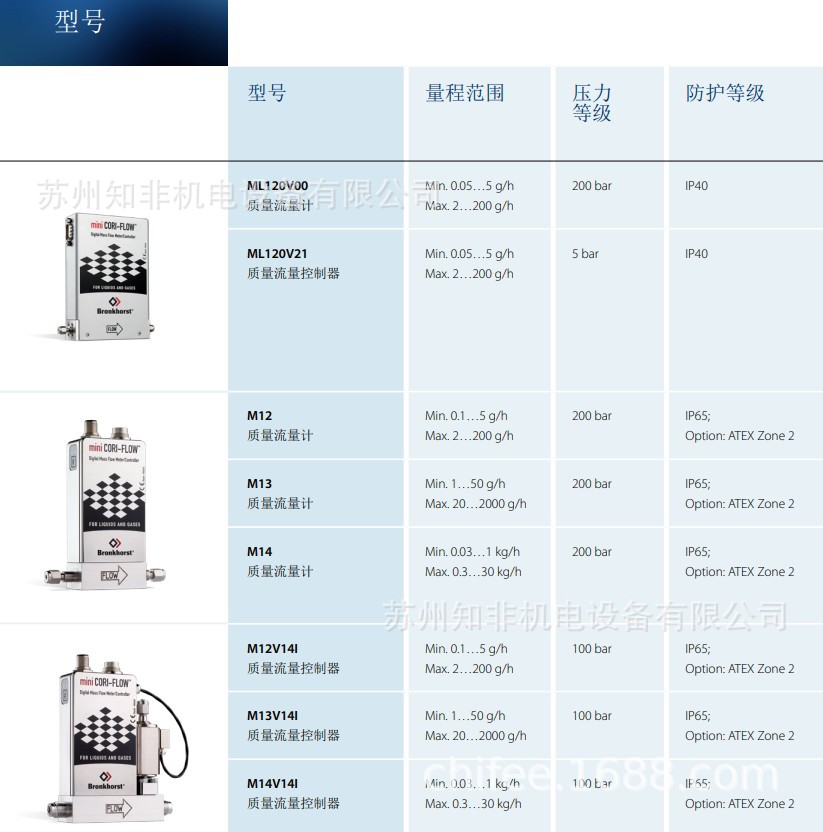

常用型號

ML120-V21-BGD-BB-KS,ML120-V21-BAD-BB-KS,ML120-V21-BBD-BB-KS,ML120-V21-BFD-BB-KS,
ML120-V21-BGD-AA-KS,ML120-V21-BAD-AA-KS,ML120-V21-AAD-AA-KS,ML120-V21-BFD-AA-KS,
ML120-V21-BGD-CC-KS,ML120-V21-BAD-CC-KS,ML120-V21-CCD-CC-KS,ML120-V21-BFD-CC-KS,
氣液兩用小流量科里奧利質量流量計

ML120-V00-BGD-BB-KS,ML120-V00-BAD-BB-KS,ML120-V00-BBD-BB-KS,ML120-V00-BFD-BB-KS,
ML120-V00-BGD-AA-KS,ML120-V00-BAD-AA-KS,ML120-V00-AAD-AA-KS,ML120-V00-BFD-AA-KS,
ML120-V00-BGD-CC-KS,ML120-V00-BAD-CC-KS,ML120-V00-CCD-CC-KS,ML120-V00-BFD-CC-KS,

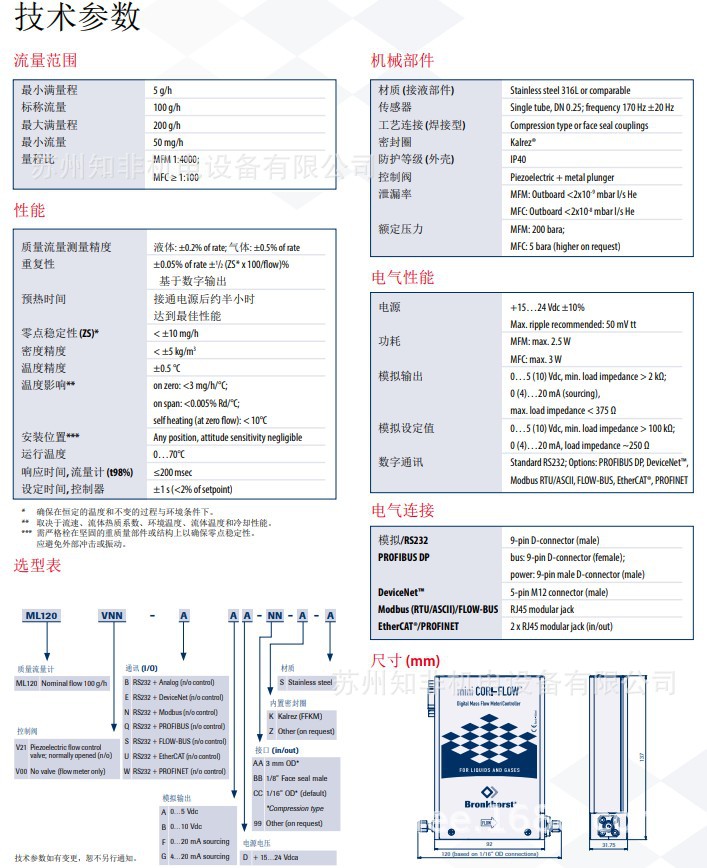

mini CORI-FLOW?是基于科里奧利測量原理的精密緊湊型儀表，旨在滿足小流量市場的需求。Bronkhorst? ML120V00質量流量計（MFM）適用于流量范圍0…200 g/h（0…2.66 ln/min氮氣當量）的氣體/液體高精密測量，工作壓力高達200 bar。

流量計提供“多量程”功能：用戶可重新調整出廠標定的量程，并保持原有精度。儀表包含微處理器PC板，具有信號和現場總線轉換功能。

MINI CORI-FLOW? ML120V21
量程范圍 0...200 g/h
壓力等級 5 bar
不受流體物性影響
高精度，可控制

mini CORI-FLOW? MI130
流量范圍 0…2000 g/h
壓力等級 200 bar

不受流體物性影響
IP66/IP67 外殼，端子排接線

mini CORI-FLOW? MI140
流量范圍 0…30 kg/h
壓力等級 200 bar
不受流體物性影響
IP66/IP67 外殼，端子排接線

mini CORI-FLOW? Mxx
小流量 0.05…5 ml/h
大流量 3…300 l/h
壓力等級 200 bar

高精度，快速響應
密度和溫度輸出

mini CORI-FLOW Ex d XM12
量程范圍 0…200 g/h
壓力等級 138 bar
IECEx 和 ATEX Zone 1 認證
不受流體物性影響

mini CORI-FLOW Ex d XM13
量程范圍 0…2000 g/h
壓力等級 138 bar
IECEx 和 ATEX Zone 1 認證
不受流體物性影響

EL-FLOW PRESTIGE

高性能、帶溫度壓力補償、多氣體/多量程
流量范圍：0-0.7 mln/min 到 0-100 ln//min

FLEXI-FLOW氣體質量流量計和控制器
緊湊型 采用毛細管旁路技術的芯片傳感器 多參數（溫度、壓力輸出可選）
量程范圍：0.5 mln/min 到 20 ln/min

EL-FLOW SELECT
量程選擇寬，飽受市場贊譽
流量范圍：0-0.7 mln/min 到 1670 ln/min

EL-FLOW 金屬密封

金屬密封高純度氣體應用，響應快速 、多氣體/多量程
流量范圍：0-6 mln/min 到 0-50 ln/min

IN-FLOW
工業型IP65：堅固防水外殼 - ATEX Zone 2 Cat 3 / FM Class I Div 2 可選
流量范圍：0.014 mln/min 到 1670 ln/min

IN-FLOW 'High-Flow'
工業型氣體質量流量計/控制器 - 大管徑10" / DN 250
流量范圍：0.4 m3n/h 到 11000 m3n/h

MASS-STREAM
直通型氣體質量流量計/控制器 - 無旁路 - 工業型

流量范圍：0.01 ln/min 到 10000 ln/min

LOW-ΔP-FLOW
用于低壓降或腐蝕性氣體的質量流量計/控制器
流量范圍：0.2 mln/min 到 1000 m3n/h

EX-FLOW 防爆型氣體質量流量計/控制器
防爆型氣體質量流量計/控制器 - ATEX Zone-1認證（本安）
流量范圍：0.16 mln/min 到 11000 m3n/h

IQ+FLOW
超緊湊質量流量計/控制器 - 體積超小
流量范圍：0.2 mln/min 到 5 ln/min

EL-FLOW Base
標準款 - 多應用于OEM

流量范圍：0.16 mln/min 到 200 ln/min

EL-FLOW Classic
基礎款
流量范圍：0.16…8 sccm 到 0.4…20 slm

MASS-VIEW
替代轉子流量計
流量范圍：0.01 ln/min 到 500 ln/min

mini CORI-FLOW
小流量科里奧利質量流量計/控制器 - 不受流體物性影響
流量范圍：0.05 g/h 到 300 kg/h

CORI-FLOW
小流量科里奧利質量流量計/控制器 - 不受流體物性影響
流量范圍: 200 g/h 到 600 kg/h

mini CORI-FLOW Ex d
防爆1區應用科里奧利質量流量計/控制器 – 不受流體物性影響
流量范圍：0.1 g/h 到 30 kg/h

El-flow Prestige FG-110C
小流量 0.014 ... 0.7mln/min
大流量 0.18 ... 9mln/min
額定壓力100 bar
100種可選氣體
自定義I / O配置

El-flow Prestige FG-110CP (P-Insensitive)
小流量 0.014…0,7 mln/min
大流量 0.18…9 mln/min
壓力等級 100 bar
壓力補償
100 種可選氣體

EL-FLOW PRESTIGE FG-201CV
小流量 0.14…7 mln/min
大流量 0.4…20 ln/min
壓力等級 64 bar
100種氣體可選
自定義 I/O配置

EL-FLOW Select F-110C
小流量 0.014…0.7 mln/min
大流量 0.06…9 mln/min
壓力等級 100 bar
緊湊型設計
高精度

EL-FLOW Select F-112AC
小流量 0.8…40 ln/min
大流量 1.4…250 ln/min
壓力等級 100 bar
緊湊型設計
高精度

EL-FLOW Select F-201CV
小流量 0.16…8 mln/min
大流量 0.5…25 ln/min
壓力等級 64 bar
緊湊型設計
高精度，高重復性

EL-FLOW Select F-202AV
小流量 0.8…40 ln/min
大流量 5…250 ln/min
壓力等級 64 bar
緊湊型設計
高精度，高重復性

EL-FLOW金屬密封 F-111CM
小流量 0.12...6 mln/min
大流量 1... 50 ln/min
壓力等級 100 bar
金屬外部密封
潔凈室組裝

EL-FLOW 金屬密封 F-201CM
小流量 0.12...6 mln/min
大流量 1... 50 ln/min
壓力等級 64 bar
金屬外部密封
潔凈室組裝

mini CORI-FLOW? 液體配料系統
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M12
小流量 0.1…5 g/h
大流量 2…200 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M13
小流量 1…50 g/h
大流量 20…2000 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M14
小流量 0.03…1 kg/h
大流量 0.3…30 kg/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? M15
小流量 0.2…5 kg/h
大流量 3…300 kg/h
壓力等級 100 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? ML120V00
小流量0.05…5 g/h
大流量2…200 g/h
壓力等級 200 bar
不受流體物性影響
高精度、快速響應

MINI CORI-FLOW? ML120V21
量程范圍 0...200 g/h
壓力等級 5 bar
不受流體物性影響
高精度，可控制

FF-M1x
小流量0…500 mln/min
大流量 0…20 ln/min
壓力等級 16 bar(g)
多參數（壓力+溫度輸出可選）
快速響應 （TCS 技術）

FF-C1x
小流量 0…500 mln/min
大流量 0…20 ln/min
壓力等級16 bar(g)
多參數（壓力+溫度輸出）
快速響應（TCS技術）

EL-FLOW Select F-111B
小流量 0.16…8 mln/min
大流量 0.16…25 ln/min
壓力等級 100 bar
緊湊型設計
高精度

EL-FLOW Select F-111AC
小流量 0.4…20 ln/min
大流量 0.6…100 ln/min
壓力等級 100 bar
緊湊型設計
高精度

質量流量計
高精度
高重復性
緊湊型設計
帶氣體轉換功能
具有氣體數據庫
降低擁有成本

IN-FLOW F-111AI
小流量 0.4…20 ln/min
大流量 0.6…100 ln/min
壓力等級 100 bar
緊湊型設計
高精度

IN-FLOW F-112AI
小流量 0.8…40 ln/min
大流量 1.4…250 ln/min
壓力等級 100 bar
緊湊型IP65設計
高精度

IN-FLOW F-201CI
小流量 0.16…8 mln/min
大流量 0.5…25 ln/min
壓力等級 64 bar
緊湊型IP65設計

高精度高穩定性

IN-FLOW ‘High-Flow’ F-136BI
小流量 1 ... 50 m3n/h
大流量 7.5 ... 375 m3n/h
壓力等級 400 bar
緊湊型IP65設計
高精度

EL-FLOW Select F-113AC
小流量 4…200 ln/min
大流量 8…1670 ln/min
壓力等級 100 bar
緊湊型設計
高精度

EL-FLOW Select F-200CV
小流量 0.014…0.7 mln/min
大流量 0.18…9 mln/min
壓力等級
緊湊型設計
高精度，高重復性

mini CORI-FLOW? MI130
流量范圍 0…2000 g/h
壓力等級 200 bar
不受流體物性影響
IP66/IP67 外殼，端子排接線

mini CORI-FLOW? MI140
流量范圍 0…30 kg/h
壓力等級 200 bar
不受流體物性影響

IP66/IP67 外殼，端子排接線

mini CORI-FLOW? Mxx
小流量 0.05…5 ml/h
大流量 3…300 l/h
壓力等級 200 bar
高精度，快速響應
密度和溫度輸出

mini CORI-FLOW Ex d XM12
量程范圍 0…200 g/h
壓力等級 138 bar
IECEx 和 ATEX Zone 1 認證
不受流體物性影響

mini CORI-FLOW Ex d XM13

量程范圍 0…2000 g/h
壓力等級 138 bar
IECEx 和 ATEX Zone 1 認證
不受流體物性影響

CORI-FLOW? M55
流量范圍 0…600 kg/h
壓力等級 100 bar

不受流體物性影響
高精度，快速響應

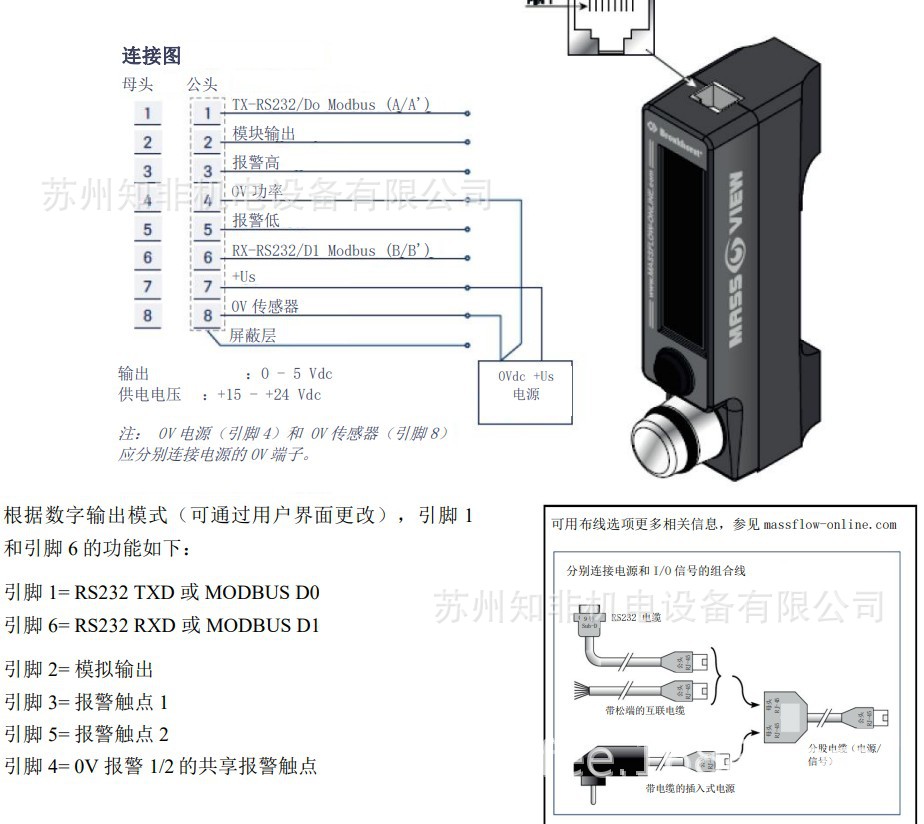

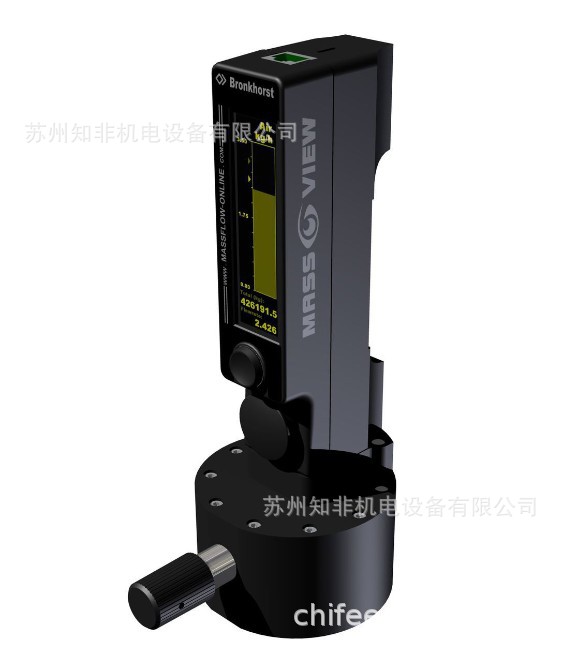

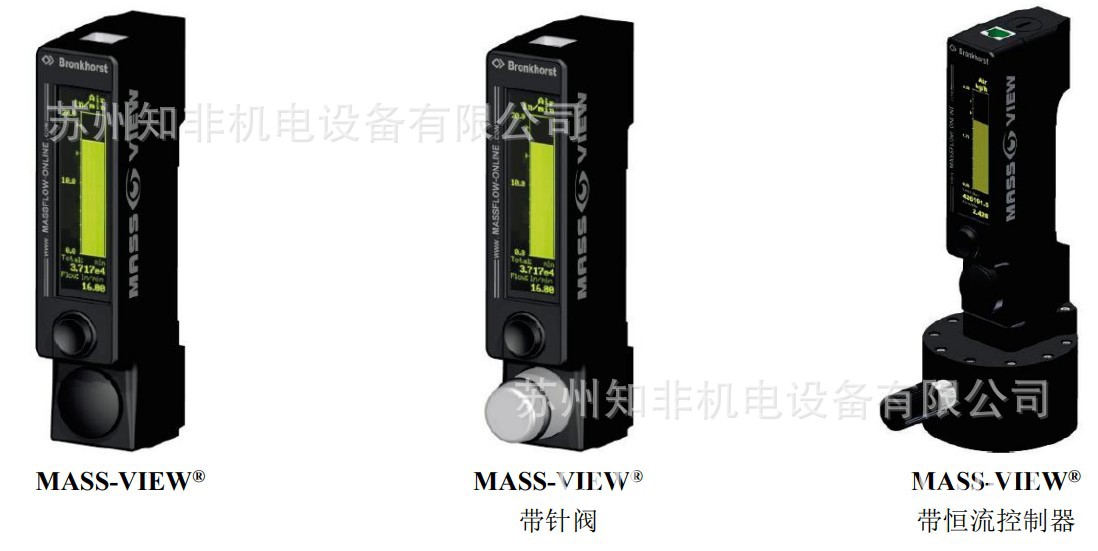

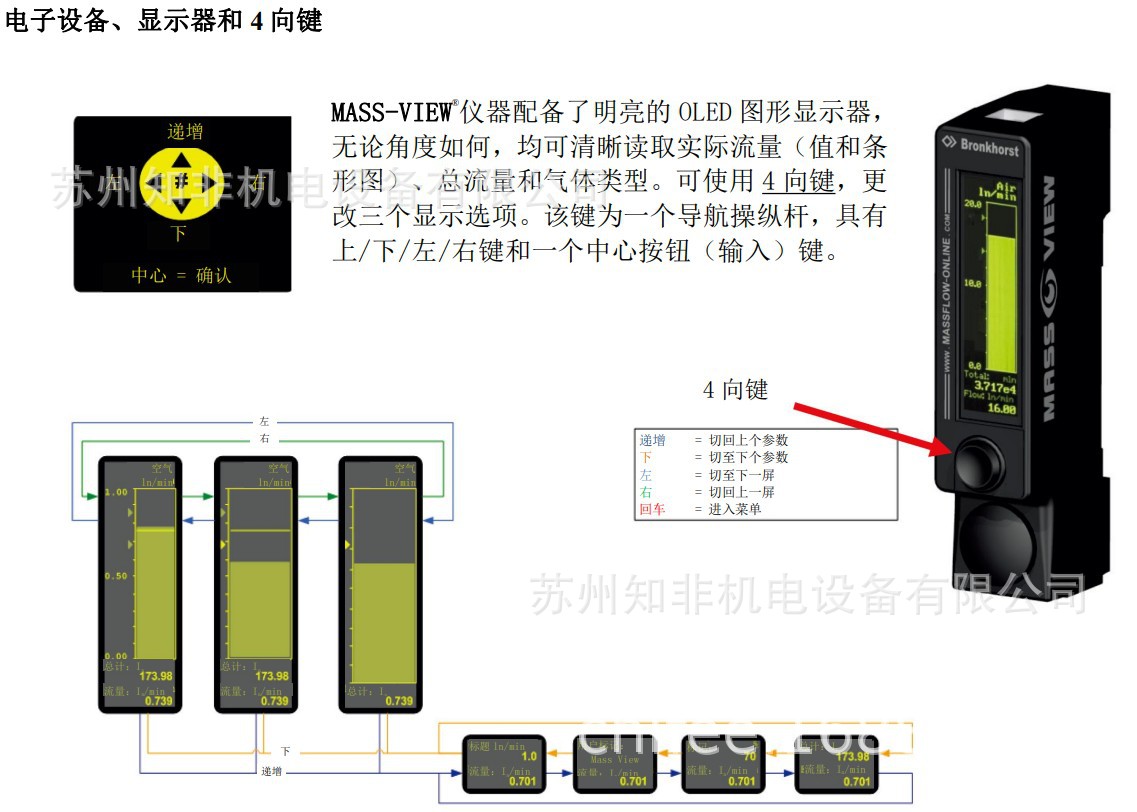

MASS-VIEW替代轉子流量計
MASS-VIEW? 流量計系列替代傳統的變面積流量計或者轉子流量計。MASS-VIEW? 流量計系列產品通過運用OLED( 有機發光二級管）技術，可以清楚地從不同角度來顯示實際氣體流量的數字圖表、流量單位、

氣體類型以及流量累積數據。另外還提供可選的內置流量控制閥來起到控制的作用，它除了擁有簡單的特性以及變面積流量計的垂直安裝形式之外，還擁有電子輸出信號的功能、高精度性能、氣體溫度和壓力變化的實際性能、無視差錯誤以及通過消除流體通道中易碎玻的固有安全結構。
